标准节流装置

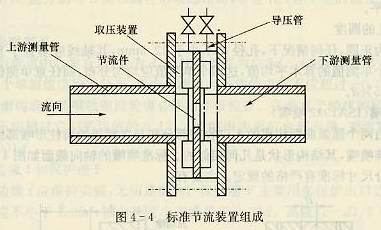

标准节流装置由标准节流件、符合标准的取压装置和节流件前后直管段三部分组成。全套标准节流装置的组成如图4-4所示。
目前，国际标准已做规定的标准节流装置有以下几种：
角接取压标准孔板；
法兰取压标准孔板；
D-D/2取压标准孔板；
角接取压标准喷嘴；
D-D/2取压长径喷嘴；
经典文丘里管；
文丘里喷嘴。
我国国家标准GB/T2624-1993已对上述全部标准节流装置做了规定，随着新版国标标准的发行，国家标准也必将进行修改，以便详细规范标准节流装置的各个组成部分，使之更能满足我国工业生产的需要，更好地与国际接轨。
