   涡街流量计:
优量涡街流量计
(具有国家认可的涡街流量计制造资质,中国具有影响力的涡街流量计流量计厂家之一)
计量器具生产许可证: 苏制02000305号
涡街流量计流量计执行标准: JJG1029-2007

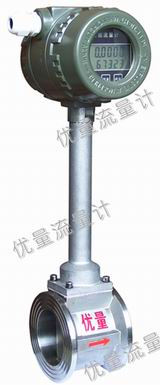

涡街流量计

涡街流量计
涡街流量计概述:
涡街流量计是速度式流量计的一种,它以卡门涡街理论为基础,采用压电晶体检测流体通过管道内三角柱时所产生的旋涡频率,从而测量出流体的流量。涡街流量计广泛应用测量的介质有:涡街流量计、气体、液体、油类等.

优点:

1、便于现场安装的人性化壁挂设计
2、温度、压力、密度、流量多物理量循环
3、停电记录功能和历史记录查询

1、探头密封件选用超软异型非标金属片:许多涡街流量计是探头密封不严,造成漏水而报废的,因为一般厂家都不具备高温密封测试条件。
2、专为过热涡街流量计设计超高温探头,耐温达450℃:选用进口高温材料和巧妙结构进行特殊工艺封装,成为国内封装技术较领先的少数厂家之一
3、探头采用四片晶体封装结构,抗震性明显增强:一般厂家只封装两片晶体,而另外两片主要是防震作用。
4、传感器的发生体是模注而成,批量生产,成本低:不锈钢的金加工难度大,没有一定批量,成本较高,而且外观不美。
5、涡街流量计计算软件烧制在模块芯片里,自动显示质量流量:这套软件分饱和涡街流量计和过热涡街流量计两个版本,在线显示温度、压力、密度、流量值。
6、历史记录查询功能,显示日报表、月报表、年报表:可方便用户进行计量结算。
7、停电记录查询功能,显示停电时间和次数:可方便用户计算未计量流量和防止偷漏涡街流量计现象。


优量涡街流量计温压补偿流量液晶显示表
温压补偿流量液晶显示表

精品级涡街流量计,每套带第三方检测证书;优量流量计,就是不一样
Φ80mm精品级涡街流量计
Φ80mm精品级涡街流量计
防伪图片不得使用,否则法律责任自负


优量流量计,就是不一样
证书不得转贴

通过无锡市计量测试中心第三方权威部门严格测试,并出具单台检测证书和检测费用发票.
订货周期:3天,电话:0510-82026888 83118288 85051088 传真:0510-83118288 82026888

1、优势产品:高温涡街传感器 2、优势产品:高压涡街传感器
高温涡街传感器
耐高温达450℃
高压涡街传感器
高压涡街传感器

耐高压达300公斤(30MPa)
预订电话: 0510-8202 6888 0510-8311 8288 0510-8505 1088

无锡优量涡街流量计,具备国家认可的争产资质,生产许可证号:苏制02000305号
购买时, 直接来电0510-8202 6888咨询,谨防假冒,杜绝伪劣
无锡市计量测试中心颁发 涡街流量计校准证书
1、饱和涡街流量计(110-220度)----温度补偿高精度的质量流量
饱和涡街流量计的密度是随温度或压力的变化而变化的,必须即时自动跟踪补偿,否则,误差特别大,优量公司推出这款高精度产品供选择。
优点:1、变送转换器耐温超过70度2、分体型方便远程抄表3、适应室外恶劣环境工作
2、过热涡街流量计(180-350度)----温压双补偿的质量流量
过热涡街流量计的密度是随温度和压力的变化而变化的,必须即时自动跟踪补偿,否则,误差特别大,优量公司推出这款高精度产品供选择。
优点:1、选用超高温探头,耐温超300度
      2、在线显示温度、压力、流量、密度
       3、可定制400度以上超高温传感器

标况涡街流量计——自动换算成标况体积
标况涡街流量计温压补偿一体型
温压补偿一体型 (适用:各种气体)
优点: 1、自动换算成标况体积
    2、24VDC供电,安全防爆

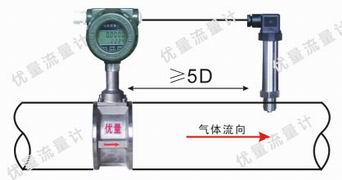

标况涡街流量计温压补偿一体型安装现场示意图

安装现场示意图


温压补偿一体型
(适用:各种气体)


工况气体流量计——多品种、多功能

常温分体型涡街流量计

常温分体型
(适用:各种气体、液体)
插入式涡街流量计
插入式涡街流量计
(适用:DN300mm以上的管道)
常温一体型涡街流量计
常温一体型
(适用:各种气体、液体)
优点:
1、高灵敏度探头,可测超低流量
2、分体型方便远程抄表
优点:
1、成本低廉,安装方便
2、阻力小,节能
优点:
1、体积小,节约空间
2、锂电池供电,安全防爆


无锡优量-----为您量身定制 非标产品

超低流速涡街流量计


无锡优量,为您定制:
超低流速涡街流量计

我们还可为您定制:
小口径涡街流量计
300度以上高温涡街流量计

以及更多的涡街流量计,欢迎来电咨询!


优量仪表专业生产:全系列智能涡街流量计----产品更全,品种更多

技术参数:
公称口径: DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、
      DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600。
适用范围:气体(空气、氧气、氮气、煤气、天燃气、化学气体等)、液体(水、高温水、油、食品液、化学液等)、涡街流量计(饱和涡街流量计、过热涡街流量计)。
可测介质温度:-40℃~280℃、-40℃~350℃。
公称压力:≤1.6MPa 、≤2.5MPa 、≤4MPa。
精度等级:液体1级、气体、涡街流量计1.5级。


输出信号:
电压脉冲:低电平≤1V,高电平≥6V,脉冲宽0.4ms,负载电阻>150Ω。
标准电流:4-20mA,转换精度±0.5%满度值,负载电阻24V-500Ω。
现场液晶显示:瞬时流量6液晶位显示(m3/h),转换精度±0.1%;累积流量8位显示(m3),转换精度±0.1%;

供电电源:
脉冲输出:+24VDC,4-20mA输出
现场液晶显示:+24VDC 或3.6V 锂电池。
环境温度:电压脉冲输出:-30℃—+65℃;4-20mA输出:-10℃—+55℃;现场液晶显示:-25℃—+55℃
表体材料:不锈钢(1Cr18Ni9Ti)



智能一体型涡街流量计(本安防爆型、锂电池DC3.6V供电/DC24V供电)
适用:
各种气体
(压缩空气、热风、氧气、氮气、煤气、天然气、乙炔)
各种液体(纯水、去离子水、软水、乙醇、甲苯、酚类、液氨)

智能液晶双排显示表头(实物照片)
未经无锡优量许可,防伪图片不得使用
涡街流量计
DN65mm(实物照片)
未经无锡优量许可,防伪图片不得使用

    标况流量:

结构形式

通径(mm

工况流量范围(m3/h





15

0.3-3.8

3.8-38

4.4-44

20

0.5-6.2

6.7-67

7.9-79

25

0.9-10

10-100

12-120

32

1.6-16

16-160

19-190

40

2.5-26

25-250

30-300

50

3.5-38

40-400

50-500

65

5.2-65

68-680

85-850

80

8-100

100-1000

120-1200

100

12-150

160-1600

190-1900

125

20-250

230-2300

280-2800

150

32-380

380-3800

440-4400

200

50-620

670-6700

790-7900

250

80-1150

1060-10600

1200-12000

300

130-1400

1540-15400

1780-17800





400

180-2700

2700-27000

3200-32000

500

280-4200

4240-42400

4950-49500

600

410-6100

6100-61000

7100-71000

700

580-7300

7800-78000

9300-93000

800

720-10800

10850-108500

12660-126600

900

970-12000

13000-130000

15500-155000


基本结构和安装尺寸:
涡街传感器 整体型安装尺寸
涡街传感器
插入式涡街流量计
插入式涡街流量计
插入式涡街流量计剖面图
插入式涡街流量计剖面图


外形尺寸:

涡街流量计外形尺寸

口径(D)

管道规格

H

L

L0

D1

D2

15

Φ19×1.5

290

116

80

68

135

20

Φ26×3

290

116

80

68

135

25

Φ32×3.5

290

116

80

68

135

32

Φ39×3.5

290

116

80

68

135

40

Φ49×4.5

295

120

80

80

140

50

Φ59×4.5

300

124

80

88

145

65

Φ74×4.5

308

128

80

105

165

80

Φ89×4.5

315

128

80

120

180

100

Φ109×4.5

328

132

80

148

210

125

Φ133×4.5

340

137

85

174

235

150

Φ159×4.5

351

146

90

196

270

200

Φ219×9

278

169

105

250

325

250

Φ273×11

402

184

120

300

375

300

Φ325×12

428

199

135

350

425


优质配对法兰
厂家提供的优质配对法兰
(经调质、发黑处理)
模拟图
模拟图

   优量公司 ---- 快速供货 快件发货
1、智能涡街流量计有现货。(Φ25-Φ300mm、不锈钢材质、液晶显示)

2、插入式涡街流量计订货后生产周期:5天

请购买正宗的无锡优量公司产品,注意产品标识包装
优量专用标签
优量专用标签
优量专用彩色说明书
优量专用彩色说明书
无锡优量专用外包装
无锡优量专用外包装

2011款无线GPRS数据采集系统----自动抄表,与环保/能源系统连网

无锡优量公司2011款无线GPRS数据采集系统(实现自动抄表,与环保/能源系统连网)

五大特点:
1、不用向电信公司申请固定IP地址,为您节约1000多元申请费和每年不菲的使用费。
2、用户不用购买工业级计算机,而且24小时不停地收集数据,为您节约10000元投资和运行时的电费。
3、无线GPRS数据采集系统软件免费赠送,为您节约3000元软件费。
4、实现下面流量计的数据和上面计算机显示的采集数据完全一样,没有二次积算,避免贸易供需双方矛盾产生。
5、安装简单,无需调试,突破传统专业人员的复杂调试,普通人员也能轻松安装。

环保在线监测系统结构分为仪表数据采集、无线数据发射和上位机监控平台三个部分, 我公司的环保无线采集仪是集采集与传输为一体,随时查询即时流量,并调出月报表和日报表,免去人工抄表降低了维护成本。
月报表和日报表(上网电脑截屏)
实时上传详细数据(上网电脑截屏)

定量自动控制,恒流自动控制,流量PLC控制工程
技术咨询电话:0510-82026888 83118288
承接自动化PLC工程设计,变流量PLC控制系统设计,集中控制流量系统,流量循环定量控制,流量比值控制PLC系统设计,
技术资讯:0510-82026888 83118288 85051088
流量定量控制PLC工程设计
