  长径喷嘴

长径喷嘴

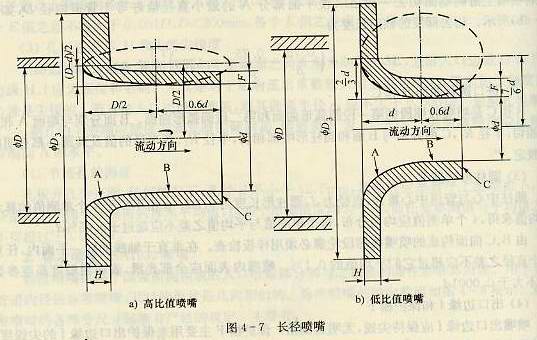

长径喷嘴有两种形式,一种为高比值喷嘴(0.25≤β≤0.80),一种为低比值喷嘴(0.2≤β≤0.5)。重合区域(即当β值介于0.25到0.5之间时),两者均可使用。其轴向截面如图4-7所示。
高比值喷嘴的收缩段是一个1/4椭圆旋转去忙A。椭圆中心距管道轴线为D/2,其长轴平行于管道轴线,长半轴为D/2,短半轴为(D-d)/2.喉部是直径为d的圆柱面B,长度为0.6d。管道内壁与喉部外表面的距离应大于或等于3mm,入口端面厚度H应大于等于3mm,并小于等于0.15D。当D≤65mm,喉部壁面厚度F≥2mm;当D≥65mm,喉部壁面厚度F≥3mm。
低比值喷嘴与高比值喷嘴类似,只是入口型线不同,其椭圆中心在距管道轴线7d/6处,长轴平行于轴线,长半轴为d,短半轴为2d/3.
长径喷嘴高比值喷嘴低比值喷嘴
1.经典文丘里管
经典文丘里管由入口圆柱段A、圆锥收缩段B、圆柱形喉部C以及圆锥扩散段E组成,如图4-8所示。其内表面是一个对称于管道轴线的旋转表面。按照经典文丘里管的圆锥收缩段B内表面的制造方法和喉部的相交处廓形,经典文丘里管可分成三种形式:
经典文丘里管
a.粗铸收缩段文丘里管。它是采用浇铸或其他方法制成的,喉部经过机械加工,圆筒与圆锥之间结合处应修圆。
b.加工收缩段文丘里管。其收缩段和喉部与入口圆筒段那样进行机械加工圆筒与圆锥之间的结合处可以修圆,也可以不修圆。
c.粗焊铁板收缩段文丘里管。它一般是焊接制成的,大尺寸不用机械加工,小尺寸喉部需要机械加工。
经典文丘里管入口段A的直径和管道内径D相同,该段上开有取压孔,长度一般去D,仅对粗铸收缩段去D和0.25D±250mm中的较小者。直径D的单测值与平均值之差不应超过±0.4%。圆锥形收缩段B,圆柱形喉部C及扩散段E的尺寸和锥角如图所示,喉部直径d的单测值与平均值之差不应大于±0.1%。扩散段E的最小端直径不小于喉部直径d,最大端直径可等于或小于管道内径D。前者为非截头式,后者为截头式文丘里管。
2.文丘里喷嘴

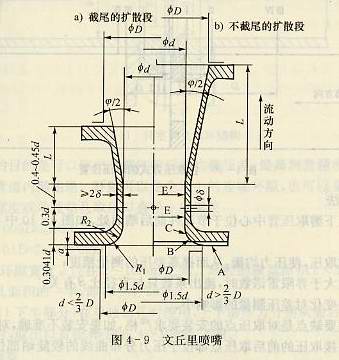

文丘里喷嘴有收缩段、圆筒形喉部和扩散段构成。入口收缩段与标准喷嘴完全相同,喉部由长度为0.3d(与标准喷嘴的E长度相同)和长度为(0.4~0.45)d的圆柱段组成。其上开有负压取压孔。扩散段与喉部的连接不必圆滑过渡,扩散角≤30°。扩散段的长度对流出系数的影响不大,只影响压力损失,因此,可像文丘里管一样将其截短,如图4-9所示。
文丘里喷嘴
