用于低雷诺数的节流装置
下述1/4圆孔板和锥形入口孔板取材于英国标准BS1042：Section 12:1989,虽然非国际标准和我国国家标准，但在我国已经普遍使用。

1. 1/4圆孔板

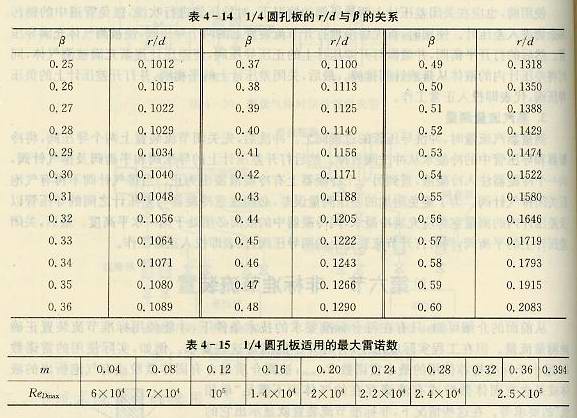

1/4圆孔板是一种使用最广泛的非标准节流件之一。主要用于低雷诺数的流量测量。取压方式有角接取压和法兰取压两种，当D＜40mm时只能采用角接取压。其形状与标准孔板相似，只是其节流孔的入口边缘是半径为r的1/4圆弧。如图4-22所示。入口边缘是半径为r与孔径d之比r/d与直径比β之间的关系见表4-14所示。
1/4圆孔板的使用范围为：
d≥15mm ; D≥25mm;
0.245≤β≤0.6; 500≤ReD≤2.5*10⁵
最大雷诺数R_eDmax与截面比m（β²）的关系见表4-15所示。

在适用范围你的流出系数C用公式（4-37）计算
C=0.73823+0.3309β-1.1615β²+1.5084β⁸ （4-37）
可膨胀系数ε的计算公式同标准喷嘴。系数相对不确定度为：
当β≥0.316时 ， u(C)/C=2%;
当β＜0.316时，u(C)/C=2.5%;
u(ε)/ε=33(1-ε)%.
2.锥形入口孔板
锥形入口孔板适用的雷诺数下限比1/4圆孔板还要小，孔板形状与标准孔板相似，但节流孔入口是锥角为45°±1°的圆锥，与一块倒装的标准孔板类似。适用范围为：
d≥6mm;D≥25mm;0.1≤β≤0.5;400β≤R_eD≤2*10⁵β.
在适用范围内，流出系数C=0.734，可膨胀性系数ε为标准孔板和标准喷嘴可膨胀性系数之和的一半，即ε=1/2（ε0+εp）。系数相对不确定度为：
u(C)/C=2%;
u(ε)/ε=33(1-ε)%.
