  标准节流装置中管道长度要求

标准节流装置中管道长度要求

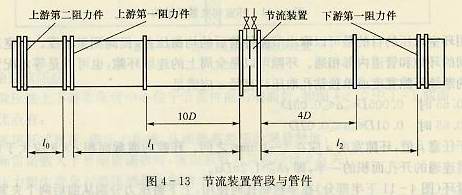

节流装置除了应具备上游10倍管径D,下游4倍管径D长的平直测量管外,还应包括节流件上游第一个局部阻力件与第二个阻力件,节流件下游第一个局部阻力件以及局部阻力件之间的管道长度,如图4-13所示。
节流装置管段和管件

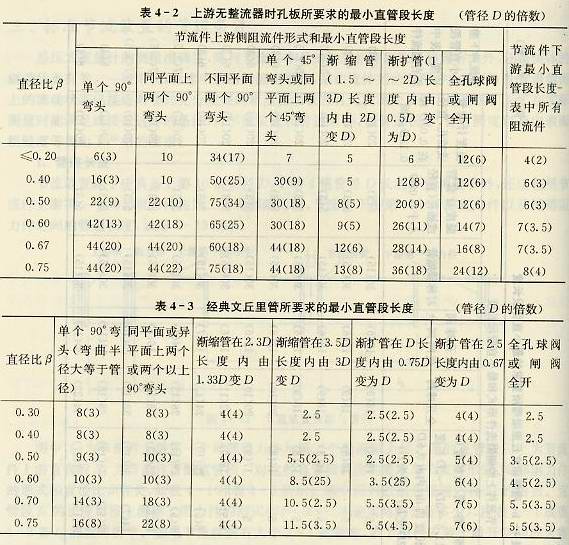

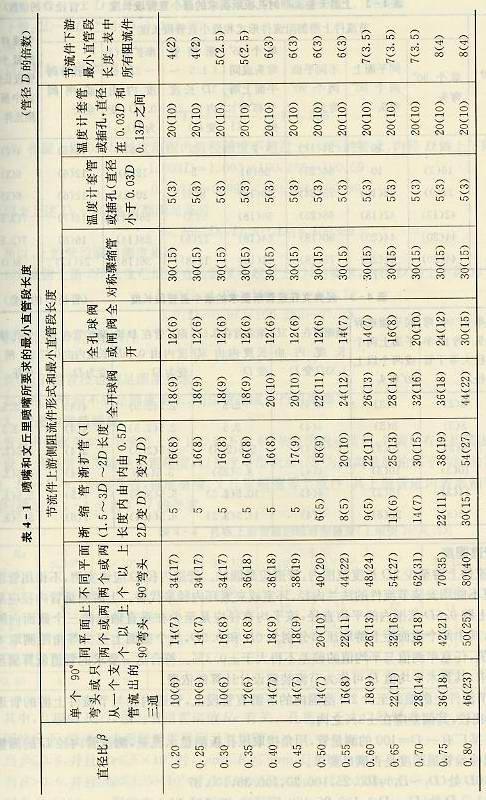

图中,l0为节流件上游第一个局部阻力件与第二个阻力件之间的直管段。l1为节流件上游直管段,l2为节流件下游直管段。对这些直管段长度的要求与节流件形式、局部阻力件的形式和直径比β有关,如表4-1和表4-3所示。表中所列数值为管道内径D的倍数。直管段l0的长度可按上游第二阻力件的形式和β=0.67(不论实际的β是多少),按表4-1或表4-3查l1的数再折半。如果节流件前有大于2:1的骤减,或节流件安装于敞开空间或大容器之后,则除上述要求外,节流件离骤缩处(或大容器入口)不得小于30D(15D)。如果在节流件上游安装有温度计套管时,除满足上述要求外,节流件与温度套管的距离l应满足以下关系:
当温度计套管直径≤0.03D时,l1=5D(3D)。
当温度计套管直接在0.03D~0.13D之间时,l1=2020D(10D)。
上述管道长度和表4-1或表4-2中的数据总,不带括号的值为“零附加不确定度”的值,带括号的值为“0.5附加不确定度”的值。如果实际的三个直管段长度l0、l1和l2中有一个在括号内和括号外的数值之间,则应在流出系数的不确定度上的算术相加±0.5%。
凡节流件上下游实际直管段长度小于表中括号内的值;或上下游实际直管段长度均在表中括号内外的数值之间,则国家标准不能给出附加不确定的值,应对节流装置进行单独标定。
