  标准节流装置中管道内壁粗糙度要求

管道内壁粗糙度
管道内表面至少在节流件上游10D和下游4D的范围内应清洁,并满足有关粗糙度的规定。
设K值是管道等效绝对粗糙度,以长度单位表示,Ra为偏离被测轮廓平均线的算术平均偏差。Ra=K/π。则对孔板、标准喷嘴、文丘里喷嘴等节流件,其上游管道内表面相对粗糙度分别应满足表4~4至表4-7的要求。
其中,孔板的Ra/D值与管道雷诺数Re有关。孔板对于大口径管道(D≥150mm),在以下不同情况下,管道内表面粗糙度采用下列规定:
当β≤0.6,并且Re≤5*107时,1μm≤Ra≤6μm,D≥150mm;
当β>0.6,并且Re≤1.5*107时,1.5μm≤Ra≤6μm,D≥150mm;
对于D≤150mm,则按表4-4和4-5实施。

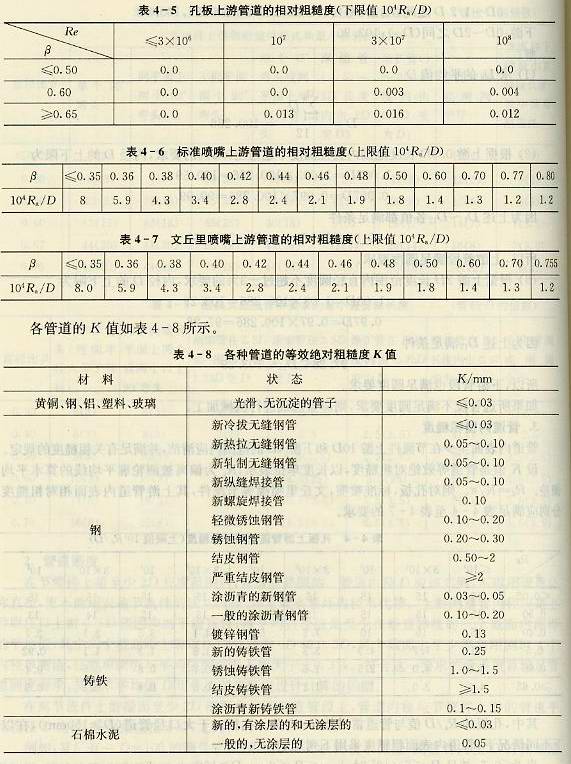

孔板上游管道的相对粗糙度

管道相对粗糙度
