  可压缩流体流量公式

可压缩流体流量公式

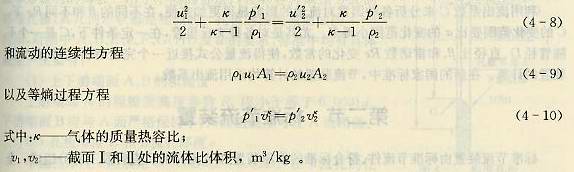

对于可压缩流体,流体密度的变化是不可忽视的。根据可压缩流体的伯努利方程:

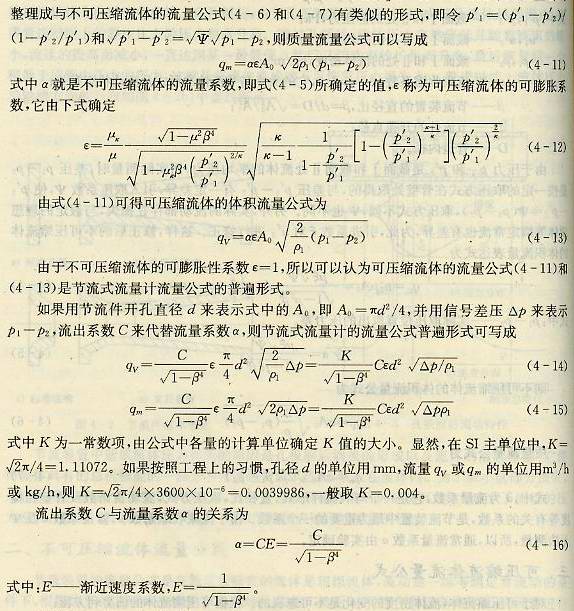

考虑到和推导不可压缩流体的流量公式时一样的原因,对于实际流体和实际的取压位置,引入修正系数ξ、取压系数Ψ和可压缩流体的流束收缩系数μk后,将可压缩流体的流量公式整理成与不可压缩流体的流量公式类似的形式

利用流出系数C来分析各种因素对流量的影响显得更加方便,在不同的β和不同的Re下,C 的变化范围要比α的变化范围小得多。尤其是对各种文丘里管,在一定的条件下,C是一个不随管径D、直径比β和雷诺数Re变化的常数,使得流量公式接近一个完全解析式,简化节流装置的计算。在新的国家标准钟,节流装置的计算均采用流出系数。
