取压口位置的安装
当节流装置安装在水平或倾斜管道上时，取压口的位置根据不同的流体介质有如下三种安装方式：
1.被测流体为液体时，为了防止气泡进入导压管，取压口应处于向水平线下偏45°的位置上。

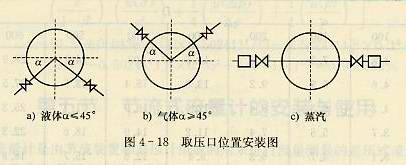

2.被测流体为气体时，为了防止液体（冷凝液）进入导气管，取压口应处于想水平线上偏45°的位置上，正负取压口处于与管道对称的位置，如图4-18b所示，正负取压口在同一水平面上。
3.被测流体为蒸汽时，为了保证冷凝器中冷凝页面恒定和正负导压管段上的冷凝液面高度一致，正负取压口处于与管道对称位置，如图4-18c所示，正负取压口在同一水平面上。
上述三种取压口的安装方式都是与管道对称安装，也允许将取压口安装在管道同一侧，其他要求同上。
