均速管流量计结构和工作原理

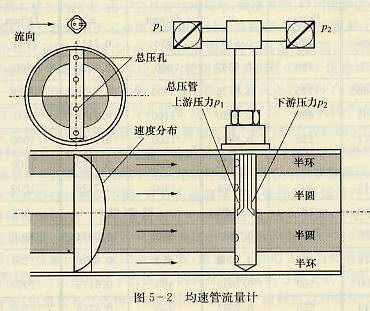

均速管流量计（习惯称阿钮巴，Annubar）是基于皮托管原理发展起来的一种新型差压式流量计。它的基本结构是一根中空的金属杆，称为检测杆，检测杆上迎流方向开有成对的测压孔，测量管道中流体平均总压p0，在检测杆背流方向或下游管壁上测量流量静压p，用平均总压和静压之差Δp来表示流量，如图5-2所示。常用来测量液体、气体和蒸汽流量。
由于管道中流速分布是不均匀的，为了测量准确，将整个圆截面分成4个等单元面积，两个半圆和两个半环。检测杆上设有两队总压孔，使它们正好处于每个单元面积之中，所测总压即反映了各个单元面积内的流速大小。并在检测杆中将各点总压平均后和位于检测杆的背流方向轴线位置的静压检测孔测得的静压分别引出流量传感器，形成差压Δp输出。Δp与流量qv之间的关系式可由式5-6确定。
式中：α--流量系数；
ε--可膨胀系数，对于液体，ε=1.
