  锲形流量计流量公式


锲形流量计流量公式

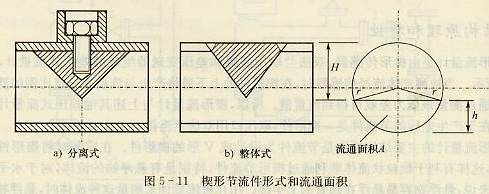

根据锲形节流件与管道的连接方式,锲形流量传感器的结构可分为两种形式,如图5-11所示。一种为分离式,锲形件和管道可以拆卸分离,多用于管径小于50mm的场合;另一种是整体式,锲形件和管道焊为以其他,不可以分离,多用于管径大于50mm的场合。
锲形节流件形式和流通面积

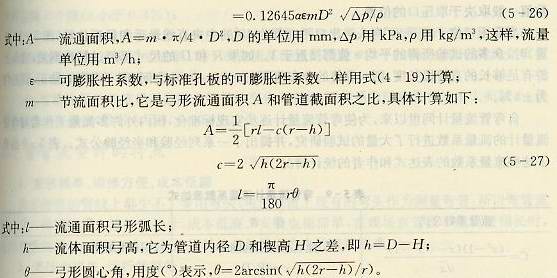

锲形流量计与上述差压式流量计具有相同的流量公式,如式5-26所示。


实际上,由于锲形开口高度h比较难测量,往往将流量公式中的αmD2用kD2来代替,kD2可通过试验来确定。由于试验数据较少,目前锲形流量计的流量系数还只能单独标定。

返回更多其他差压流量计
