  V锥流量计

V锥流量计
V锥流量计是20世纪80年代提出的一种新颖差压式流量计,其接哦古原理如图5-17所示。它利用一V形椎体在流场中产生的节流效应来测量流量。与其他节流式流量计不同,它改变了节流布局,从中心孔节流改为环状节流,与孔板流量计相比,这种流量计具有比较明显的优点:
V锥流量计
1.仪表前后必须的直管段长度较短,一般上游只需(0~3)D,下游只需(0~1)D就可满足测量要求:
2.精度较高,范围度宽。保证±(1~2)%测量精度,其范围度可达(10:1)~(14:1),其差压输出值还可实现±0.1%的重复性。
3.压缩较小;
4.V椎体后缘产生的旋涡较小,p2输出较稳定,差压波动较小,稳定性较好。
当然,由于该仪表还没有国际标准或国家标准,所以其流量系数只能通过实流标定得到。国内已有一些科研院所和企业对V锥流量计进行了研究和应用。

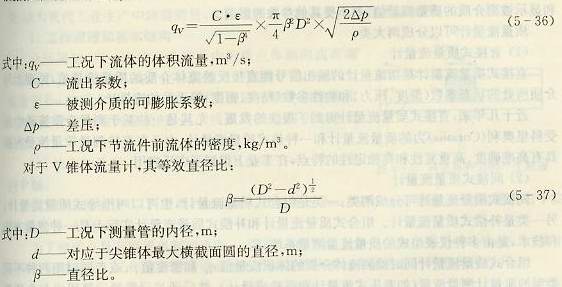

V锥流量计的原理同样是基于伯努利和流体连续性方程:如果流体流经一个节流件时,流体加速,使其动能增加,被加速处的流体其静压力降低。压降的大小和流体的流速有一定的函数关系,在其他条件不变的情况下,压降随流速的增大而增大,随流速的减小而减小。根据推导,体积流量qv:


更多V锥流量计 返回更多其他差压流量计
