  水表

水表
水表是一种连续确定水量的积算式流量计,主要可分为两类,一类是前面第二章所述的容积式水表,如选择活塞式流量计,圆盘式流量计等,另一类是利用水流推动叶轮旋转并累计流量的叶轮式水表,也称速度式水表。前一类价格价高,主要用于试验;后一类用于手机水量测量。典型的产品有:
1.旋翼式水表

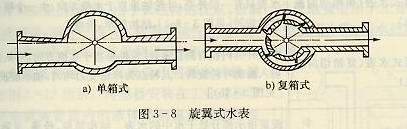

水表以切向流方式冲击水表叶轮,如德国BOPP和REUTHER公司的产品。在国内外大量使用。该种水表的口径一般为中*********,如15、20、25、32、40等(如B&R公司的OPTIMA2000型水表),最大可达400mm(如日本东精工株式会社的DW型水表)。旋翼式水表又可分成单流速或称单箱式(计量室中没有叶轮盒)和多流速或称复箱式(计量室汇总没有叶轮盒)两种。其结构简图如下:
单箱式复箱式旋翼式水表

2.水平螺翼式水表

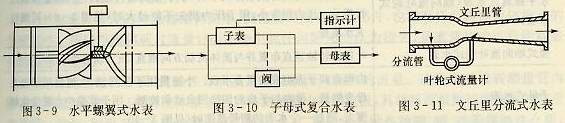

又称伏特曼水表,水流以轴向流方式冲击水表叶轮。这种水表流通能力大,压损小,适合于大口径自来水管路中使用,如自来水主管道水量计量以及工业用水量的计量。其口径一般为50~500mm,最大可达900mm。其结构简图如图3-9所示。
水平螺翼式水表字母式复合水表文丘里分流式水表

如果按照其他不同的分类方法,还可以分成:湿式水表、干式水表和密封式水表;指针式水表和字轮式水表;家用(民用)水表、工业用水表、消防用水表和标准水表;冷水表和热水表;普通水表和高压水表;指示型水表、远传型水表和定量水表;其他还有复式水表、分流式水表和电子水表等特殊性水表。随着技术的进步和人们对水表要求的提高,水表的类型还在不断发展,如不用超标的自动发送型水表;IC卡水表等。

叶轮式水表的工作原理及结构
叶轮式水表的工作原理与涡轮式流量计类似,当水以一定流速流过水表时,水表的叶轮转动,其转速n和水流的速度u成正比,即
n=Cu
式中:
n--叶轮转速,r/s;
u--水流速度,m/s;
C--比例系数。
如以转速和流量的关系表示,可写为:
n=C*Q/A
式中:
Q--流过水表的水流量,m3/s;
A--流通面积,m2
应用积算机构累计旋转叶轮的转速,可算出在一定时间内流经水表的水的总量。

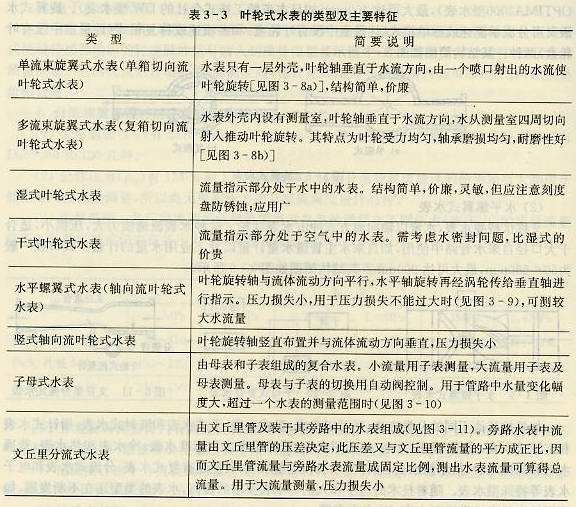

叶轮式水表的分类及其简要特点列于表3-3
叶轮式水表的类型和主要特征

水表特性以及水表的检定、安装、使用和维护
水表容量或称特性流量是指流过水表流体的压力损失为9.8*104Pa时的流体流量。容量的70%称为标准容量,实际使用时流量均应小于标准容量。水表均需国家检定,其精度应符合国家计量法桂东。检定时,水量应从零流量测定到水表容量值。水表的检定的要求可详见国家规程JJG62-1985.
水表应水平的安装在察看方便和清洁的地点,周围空气温度不得低于0℃或高于+40℃。选择水表口径时必须先了解管道内流量情况。水流方向应和水表外壳上箭头方向相同,刻度盘应向上不得倾斜。对于带电磁装置的水表应将水表装在干燥、通风处,以免影响电气元件的工作,雨季和冬季应做好防水防冻措施。水表的工作压力一般最大为10*105Pa,个别可达32*105Pa,被测流体的温度≯40℃;在改变材料情况下,也可用于0~100℃的工业用热水或测量化工、石油等介质。水表的口径为15~400mm.
