叶轮式质量流量计

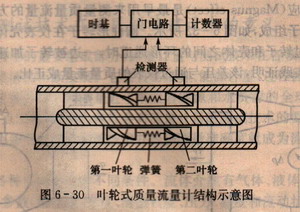

叶轮式质量流量计由两个涡轮组成,其结构如图6-30所示。在同一轴线上前后安装2个叶片倾角分别为θ1和θ2的叶轮,两叶轮之间利用扭簧连接。当流体通过流量计时,由于叶片倾角不同,所以在两叶轮处产生的推动力矩也不同,这个力矩差使得两叶轮之间产生一个偏移角α,由此在扭转弹簧上产生一个扭转力矩平衡两叶轮上的力矩差,整个叶轮组作为一个整体旋转。
在叶轮上安装信号发生器,叶轮每旋转一周,检测器将检测到一个脉冲信号。通过对两叶轮的脉冲信号之间的时间差计数,测得叶轮选择这一偏角α所需的时间差δt,就可测得流体的质量流量。
对于一个确定的流量计,δT=K3ρqvu
从结构图中可以看出,两个叶轮之间有扭簧相连,因此上述两叶轮上作用的力矩差δT可以通过扭转弹簧来平衡。为了平衡这个力矩差,两叶轮之间会产生一个偏移角α,显然α与所受的力矩差成正比,即α=K4ρqvu
而整个叶轮组是一个整体,由涡轮流量计原理可知,在一定的流量范围内,也轮组的旋转角速度ω与流体流速成正比关系,即ω=K5u。所以,整个叶轮组转过两叶轮偏移角α所需的时间δt=K6qm.
由上式可知,只要测出流量计叶轮组转过偏移角α所需的时间,就可以测得通过两级的质量流量qm,两者成正比关系。
