流量指示积算仪的安装和接线
a.安装
流量指示积算仪应水平放置或水平安装在仪表屏上,安装高度应以读数和操作方便为准。
b.接线
流量指示积算仪供电源为220V、50赫兹交流,按接线端子板规定的“相”、“中”“接地”三接点与交流电源相连。电源三接线点不得相混使用,其他任何引线不要随便接入。
接线单子板上“输入”部分是指流量指示积算仪工作信号输入的诸接线点:
“信号”端子接变送器经信号检测放大器放大后的输出;“接地”端子接变送器信号检测放大器公共地线(不接壳);“-E”端子引出提供变送器信号检测放大器工作电源(一般为-12V)。
0~10mA直流电流输出部分共四个接线点,供引出0~10mA直流电流信号,可配调节器和记录仪等。根据不同的负载电阻、可在“0~0.5kΩ”、“0.5~1kΩ”、“1~2kΩ”选择使用,负载的地线接在“┴”端子上。
标准频率(10~100赫兹)输出部分是指石英晶体振荡器振荡频率经运算后的输出,可作为简易信号源使用。
c.接线须知
后面板接地螺钉要求接地良好;
信号检测放大器与流量指示积算仪的输入端连接,应将屏蔽线的先的屏蔽网接地,不要误接在机壳上;
接线时,要严格遵照接线图规定连接,以防干扰引入;

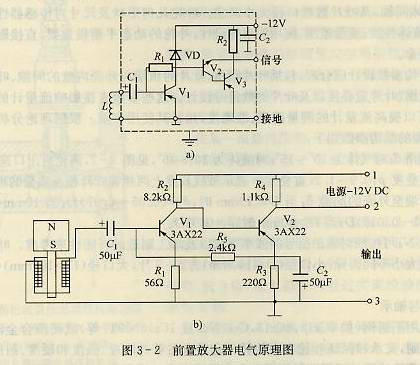

只需指示流量和积算总量时,“输出”部分不必与外面连接。接线端子板可参见图3-2所示。
